クロスプレーンエンジンとは？仕組み・音・メリットと搭載車をわかりやすく解説

クロスプレーンエンジンは、クランクシャフトの配置を工夫し、ライダーがアクセル操作と後輪の駆動力を結び付けやすい感覚を目指したエンジンです。バイクでは、特にヤマハYZF-R1の直列4気筒が代表例として知られています。

ただし、「クロスプレーンエンジン」「クロスプレーンクランクシャフト」「クロスプレーンコンセプト」は完全な同義語ではありません。CP2・CP3・CP4も気筒数やクランク構成が異なるため、すべてをR1と同じ構造だと考えると誤解が生まれます。

この記事では、クランク角と爆発間隔を時計の針にたとえながら、一般的な直列4気筒との違い、独特な音の理由、メリット・デメリット、代表車種、中古購入から売却までの確認点を順に解説します。

クロスプレーンエンジンとは？意味を初心者向けに解説

まずは言葉の範囲を分けると、クロスプレーンの特徴を正確につかめます。

「クロスプレーン」はクランクピンの向きが交差する配置

クランクシャフトは、ピストンの上下運動を回転へ変える軸です。各ピストンにつながるクランクピンを軸端から見たとき、複数の方向へ配置され、立体的に交差する面を作る形が「クロスプレーン」と呼ばれます。

YZF-R1の直列4気筒では、隣り合うクランクピンが90度ずつ異なる配置です。時計にたとえると、ピンが12時、3時、6時、9時の方向を向くイメージで、4本が一直線上に並ぶ一般的な180度クランクとは異なります。

エンジン全体ではなくクランク構造を指すのが基本

厳密にはクロスプレーンはクランクシャフトの幾何学的な配置を示す言葉です。「クロスプレーンエンジン」は、そのクランクを採用するエンジンをわかりやすく呼ぶ一般的な表現と考えると整理できます。

一方、ヤマハの「クロスプレーンコンセプト」は、慣性トルクの影響を抑え、燃焼によるトルクをライダーが感じ取りやすくする設計思想です。したがって、名称にCPが付くエンジンをすべて同じクランク形状とみなすのは適切ではありません。

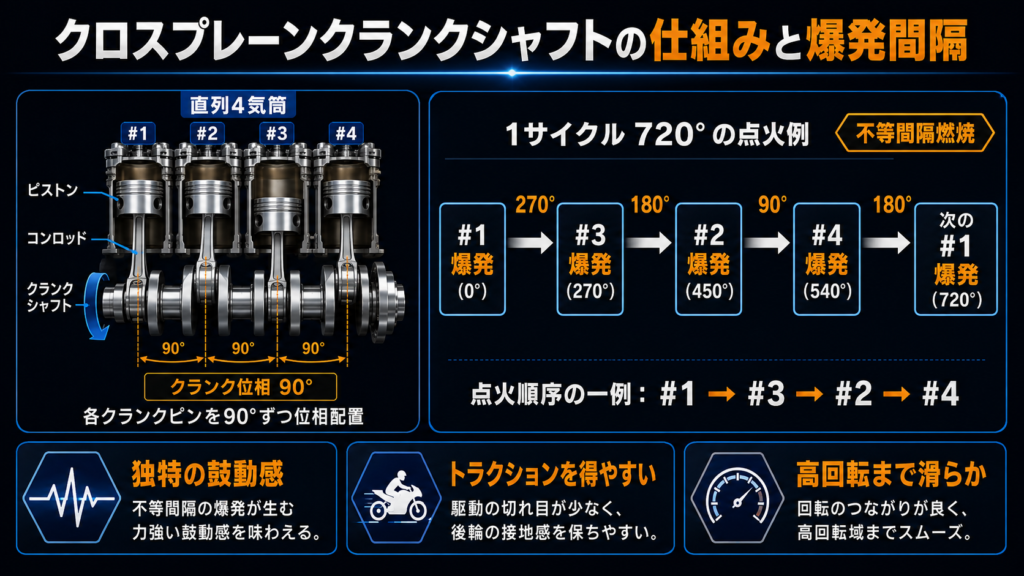

クロスプレーンクランクシャフトの仕組みと爆発間隔

ここでは4ストローク直列4気筒の720度のサイクルを基準に、90度クランクと不等間隔燃焼を説明します。

4本のクランクピンを90度ずつ配置する

4ストロークエンジンは、吸気・圧縮・燃焼・排気をクランク2回転、つまり720度で完了します。R1型のクロスプレーン直列4気筒では、4つのピストンが同時に加速・減速する場面を避ける方向へクランクピンを90度ずつ配置します。

この配置は、ピストンやコンロッドが動くことで生まれる慣性トルクの変動を互いに打ち消しやすくします。その結果、燃焼が生んだトルクをスロットル操作に対応する力として感じやすくすることが狙いです。

燃焼間隔は270度・180度・90度・180度になる

ヤマハがYZF-R1の技術説明で示すクロスプレーン直列4気筒の燃焼間隔は、720度の中で270度、180度、90度、180度です。燃焼そのものが一瞬で終わるという意味ではなく、各気筒で燃焼行程が始まるタイミングの間隔をクランク角で表したものです。

一般的な180度クランクの直列4気筒は、原則として180度ごとに燃焼機会が訪れます。クロスプレーンは間隔が均等ではないため「不等間隔燃焼」と説明されます。点火順序の番号だけでは間隔はわからないので、両者を区別することが大切です。

方式	720度内の燃焼間隔の例	イメージ
R1型クロスプレーン直列4気筒	270°→180°→90°→180°	間が長い部分と短い部分がある
一般的な180度クランク直列4気筒	180°→180°→180°→180°	等しい間隔で続く

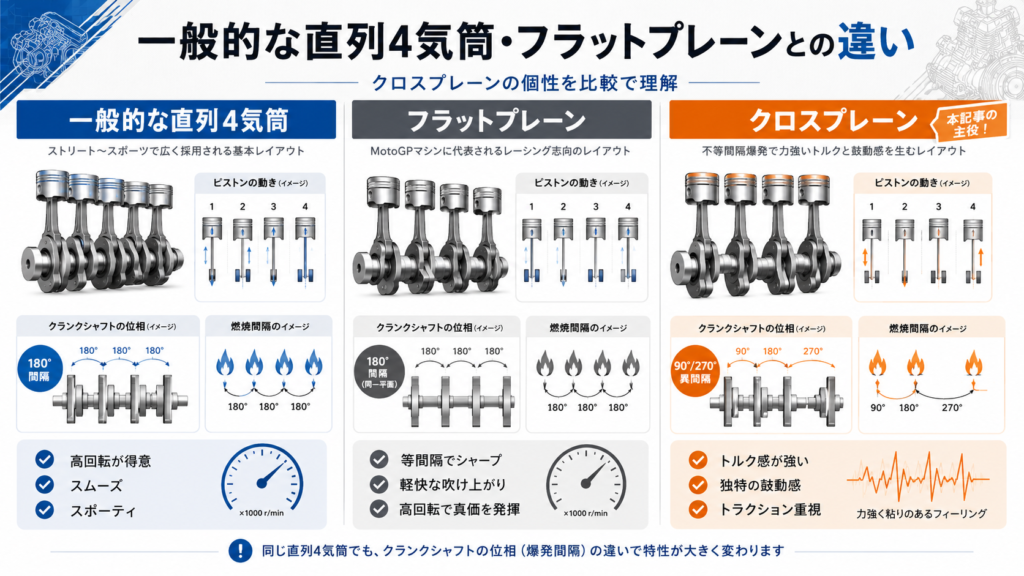

一般的な直列4気筒・フラットプレーンとの違い

同じ直列4気筒でも、クランク配置によって慣性トルク、燃焼間隔、振動対策、音の傾向が変わります。

フラットプレーンはクランクピンが同一平面上にある

一般的なバイクの直列4気筒で多い180度クランクは、クランクピンが同じ平面上に並ぶためフラットプレーンと呼ばれます。外側の2気筒と内側の2気筒が対になって上下し、180度ごとに等間隔で燃焼させやすい構成です。

構造を比較的シンプルにまとめやすく、高回転まで滑らかに回る感覚を作りやすい一方、ピストン系の慣性トルクが燃焼トルクへ重なります。これは欠点というより設計上の性格であり、実際の扱いやすさは制御や車体を含む完成車全体で決まります。

違いは速さの優劣ではなく、トルクの伝わり方

クロスプレーンの目的は単純に最高出力を増やすことではありません。燃焼トルクと慣性トルクの重なりを減らし、ライダーがスロットル開度と駆動力の関係を把握しやすくする点にあります。

ただし、クロスプレーンなら必ず速い、フラットプレーンなら扱いにくいとはいえません。排気量、フライホイール、電子制御、最終減速比、車重、タイヤなどが乗り味に大きく影響するため、購入時は試乗で確かめるのが確実です。

比較軸	クロスプレーン直列4気筒の傾向	180度フラットプレーン直列4気筒の傾向
クランク配置	ピンが90度ずつ異なる立体配置	ピンが同一平面上の180度配置
燃焼間隔	不等間隔	等間隔
トルク感	操作と駆動力の関係を感じ取りやすい狙い	連続的で滑らかな感覚を作りやすい
振動対策	ロッキングカップル対策としてバランサーが必要	別種の二次振動などを設計で対策
排気音	脈動に強弱と間が生まれる	均等で連続的な高音へ移る傾向
代表例	YZF-R1、MT-10のCP4	多くの一般的な直列4気筒車

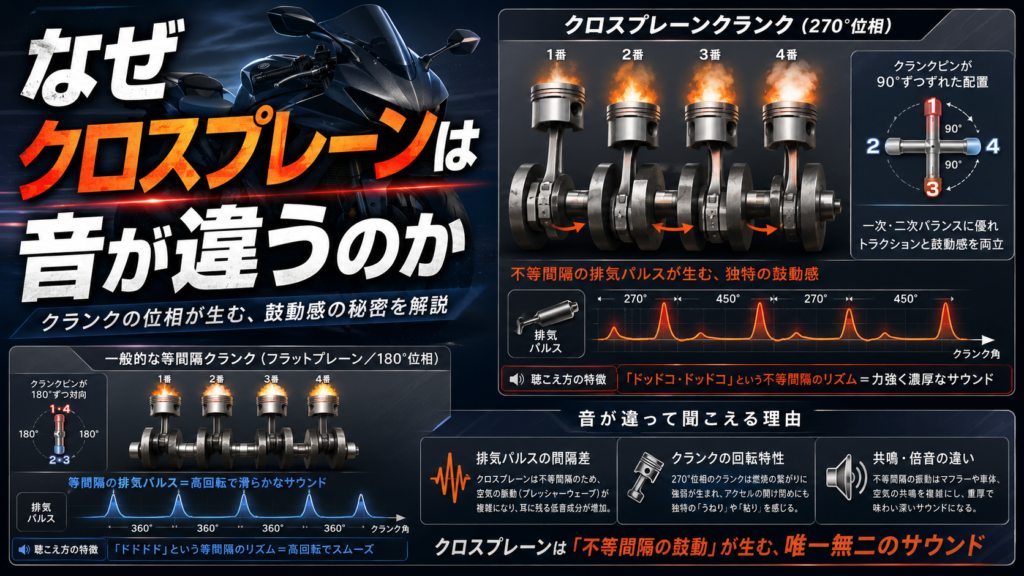

なぜクロスプレーンは音が違うのか

独特な音は「クロスプレーンだから良い音」なのではなく、不等間隔の排気パルスが主な理由です。

不等間隔燃焼が排気パルスのリズムを変える

各気筒の燃焼後には、高温高圧の排気ガスが排気管へ送り出されます。クロスプレーン直列4気筒では燃焼間隔が均等でないため、排気の圧力波も均一な間隔では並びません。

その結果、等間隔直列4気筒の「一定間隔で粒が並ぶ」音に対し、低く脈打つように聞こえるリズムが生まれます。回転数が上がればパルスは速くなりますが、基本となる間隔の組み合わせは変わりません。

実際の音はマフラーや規制対応でも変わる

耳に届く音色は、クランク配置だけで決まりません。排気管の長さや集合方式、サイレンサー、触媒、吸気音、点火制御なども重なります。同じCP4でもYZF-R1とMT-10で聞こえ方や鼓動感が同じとは限りません。

中古車で社外マフラーが付いている場合は、音量だけでなく車検適合表示、排気漏れ、純正部品の有無も確認してください。「クロスプレーンだからこの音」と動画だけで判断せず、実車の冷間始動と暖機後の両方を確かめると安心です。

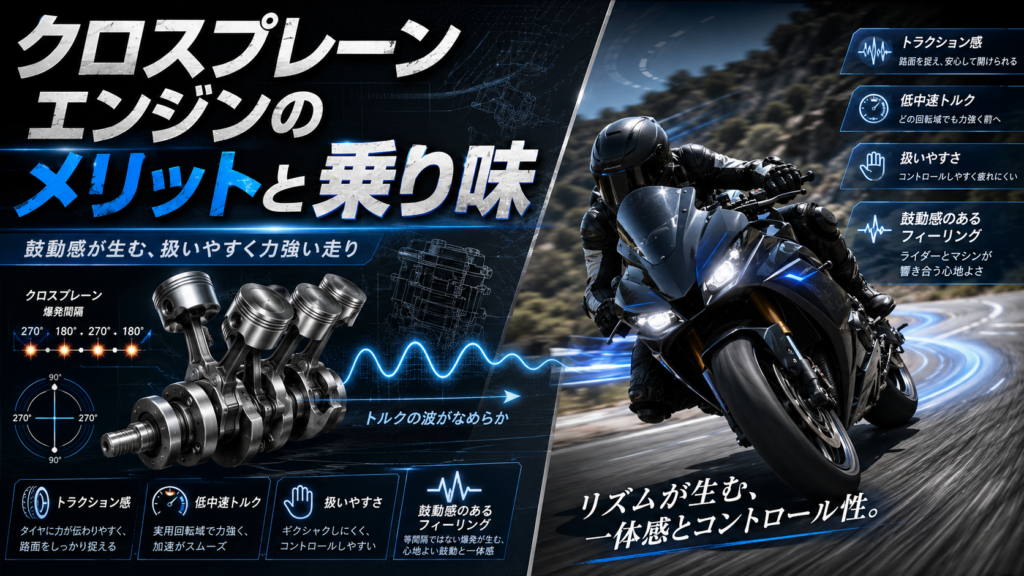

クロスプレーンエンジンのメリットと乗り味

メリットは、スロットル操作に対する駆動力をつかみやすく、路面とのつながりを感じやすい設計を実現できることです。

燃焼トルクを感じ取りやすいアクセルレスポンス

エンジンのクランク軸に現れるトルクには、燃焼で生じる力だけでなく、ピストンが加速・減速するときの慣性による変動も含まれます。クロスプレーンは慣性トルクの変動を抑え、燃焼由来の変化をつかみやすくする考え方です。

ライダーにとっては、スロットルを少し開けたときに後輪へどれだけ力が伝わったかを読み取りやすい感覚につながります。特にコーナー立ち上がりのように、タイヤのグリップを意識しながら加速する場面が設計上の狙いとして挙げられます。

不等間隔のパルスを伴う特徴的な乗り味

等間隔直列4気筒の滑らかな回転感に比べ、CP4は各燃焼の存在を感じるような脈動感を持ちやすい傾向があります。低中速でもエンジンの鼓動がわかりやすく、これを魅力と感じる人がいます。

一方で、心地よさは好みです。街乗りで穏やかな滑らかさを重視する人には別のエンジンが合う可能性があります。購入候補なら、低速走行、一定速、高回転へつなぐ加速の3場面を試乗で比べてください。

• スロットル操作と駆動力の関係を感じ取りやすい設計
• 路面グリップを把握しながら加速する場面を重視
• 不等間隔燃焼に由来する脈動感と独特の排気リズム
• 速さの保証ではなく、完成車全体の調整で評価すべき特徴

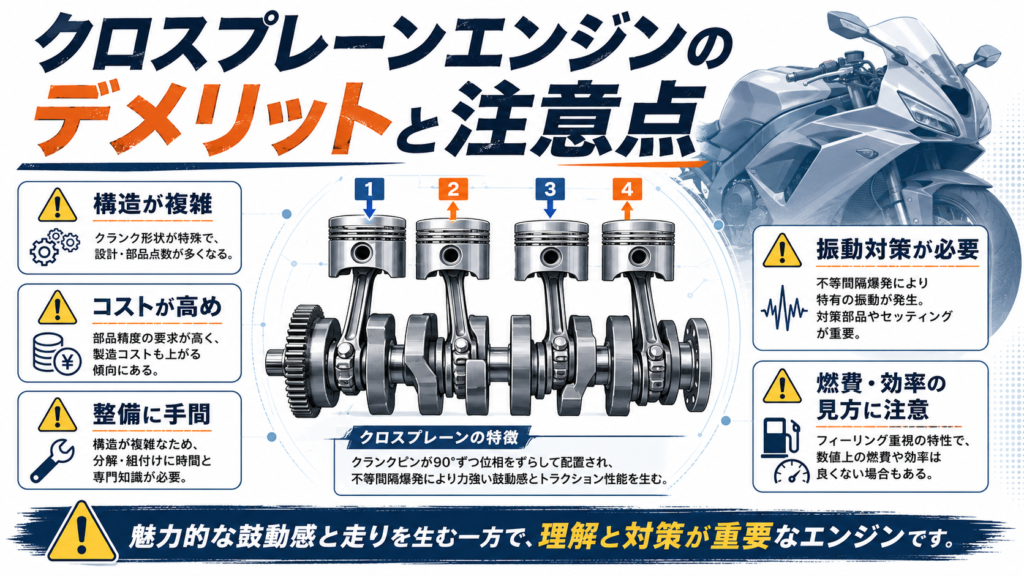

クロスプレーンエンジンのデメリットと注意点

デメリットは、振動を抑えるための部品や設計が必要になり、等間隔直列4気筒とは異なる感触を好まない人もいることです。

ロッキングカップルを抑えるバランサーが必要

R1型の90度クロスプレーンクランクでは、回転軸を揺さぶる偶力であるロッキングカップルが発生します。ヤマハはR1で、その振動を抑えるため一次バランサーを用いる構成を説明しています。

バランサーや関連部品は、振動と乗り味を整える一方、部品点数、重量、摩擦、設計の複雑さに影響します。ただし、維持費が必ず大幅に高くなるという意味ではなく、実際の費用は車種の整備指定や部品価格で判断します。

熱・燃費・整備費はクロスプレーンだけでは決まらない

YZF-R1やMT-10は大排気量・高性能モデルです。街中では熱さや燃料消費、タイヤやチェーンなど消耗品の負担を感じることがありますが、これらをクランク形式だけの欠点と断定するのは正確ではありません。

購入前には、取扱説明書の点検周期、指定油脂、保険料、タイヤサイズ、販売店での定期点検費用を車種単位で確認してください。年式ごとの電子制御や装備差もあるため、「CP4なら維持費は同じ」と一括りにしないことが大切です。

• 構造上、振動対策のバランサーが必要
• 独特の脈動や音は好みが分かれる
• 大排気量高性能車固有の熱や消耗品負担と分けて考える
• 整備性や費用はクランク形式ではなく車種・年式で確認する

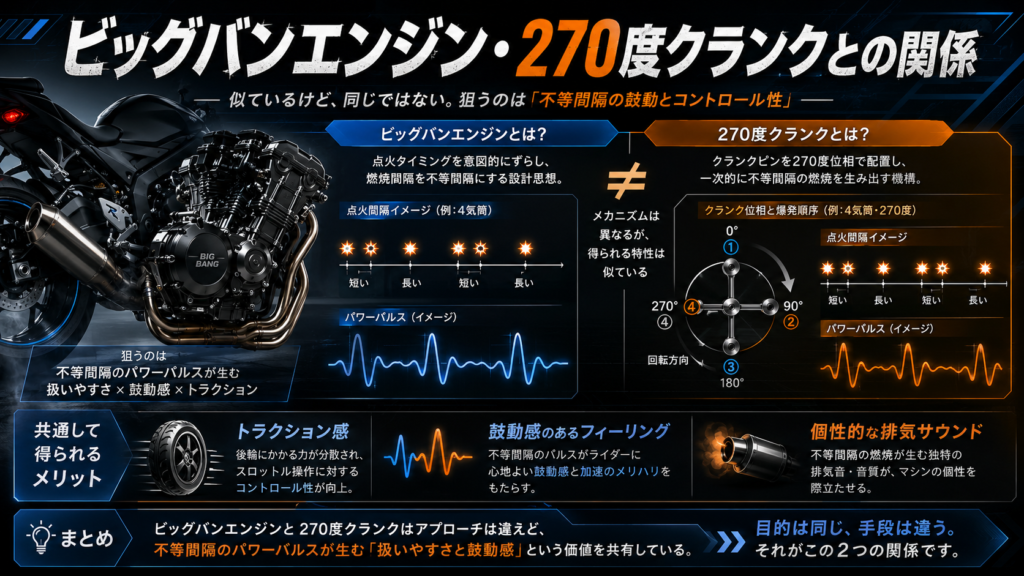

ビッグバンエンジン・270度クランクとの関係

「不等間隔」という共通点があっても、ビッグバン、クロスプレーン、270度クランクは同じ意味ではありません。

ビッグバンは燃焼タイミングをまとめる考え方

ビッグバンは、複数気筒の燃焼を短いクランク角の範囲へ集め、その後に長い休止間隔を設ける点火・燃焼タイミングの呼び方です。主に競技用エンジンの説明で使われ、クランクシャフトの幾何学的な形そのものを示す用語ではありません。

クロスプレーンR1も不等間隔燃焼ですが、270度・180度・90度・180度と燃焼が分散しています。そのため「クロスプレーン＝ビッグバン」と同一視せず、クランク配置の話か、燃焼タイミングの話かを分けて理解してください。

270度クランクは主に並列2気筒の位相を示す

270度クランクは、並列2気筒で2本のクランクピンの位相を270度ずらした構成を指します。4ストロークの燃焼間隔は270度と450度になり、等間隔の360度クランクとは違うパルス感を作ります。

ヤマハCP2は270度クランクの並列2気筒です。R1の4本のピンを90度ずつ配置したクロスプレーン直列4気筒と同一構造ではありませんが、慣性トルクの影響を抑え、ライダーが駆動トルクを感じやすくするクロスプレーンコンセプトを共有します。

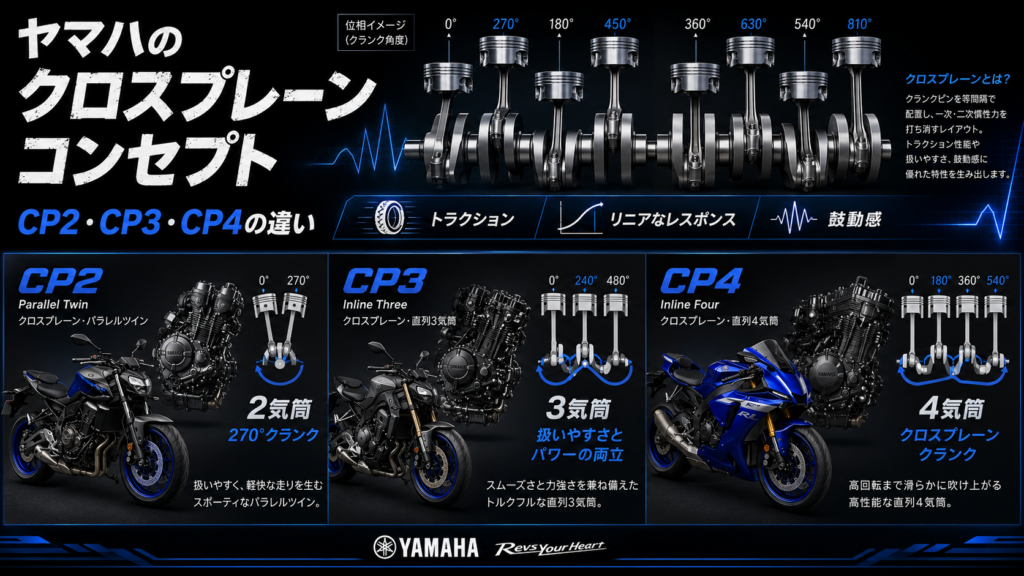

ヤマハのクロスプレーンコンセプトとCP2・CP3・CP4

ヤマハはクロスプレーンを特定の気筒数だけに限定せず、ライダーがトルクを扱いやすく感じる設計思想として展開しています。

クロスプレーンコンセプトはトルク感を重視する思想

ヤマハのクロスプレーンコンセプトは、スロットル操作に対してリニアにトルクが生まれる感覚を重視します。ピストン系の慣性トルクを低減・調整し、燃焼トルクを感じ取りやすくする「リニアトルク」を狙う説明です。

このコンセプトを最も文字どおりのクランク形状で実現した例がCP4です。一方、CP2とCP3は異なる気筒数と位相を用いて同じ方向性を目指すため、名称のCPだけから「すべてクロス形のクランク」と結論付けないでください。

CP2・CP3・CP4は気筒数と構造が異なる

CP2は270度クランクの並列2気筒、CP3は120度クランクの直列3気筒、CP4は90度クロスプレーンクランクの直列4気筒を指すヤマハの呼称です。CPはクロスプレーンコンセプトとの関係を示しますが、各エンジンは別の構造です。

なお、排気量や内部仕様は搭載車と年式で変わります。中古車を探すときはCPという通称だけで部品を選ばず、車台番号、型式、年式に合うパーツリストやサービス情報を販売店で確認してください。

呼称	基本構成	クランク位相・配置	考え方
CP2	並列2気筒	270度クランク	不等間隔の燃焼とトルク感を重視
CP3	直列3気筒	120度クランク	3気筒の特性とリニアなトルク感を重視
CP4	直列4気筒	90度クロスプレーンクランク	慣性トルクを抑え燃焼トルクを感じやすくする

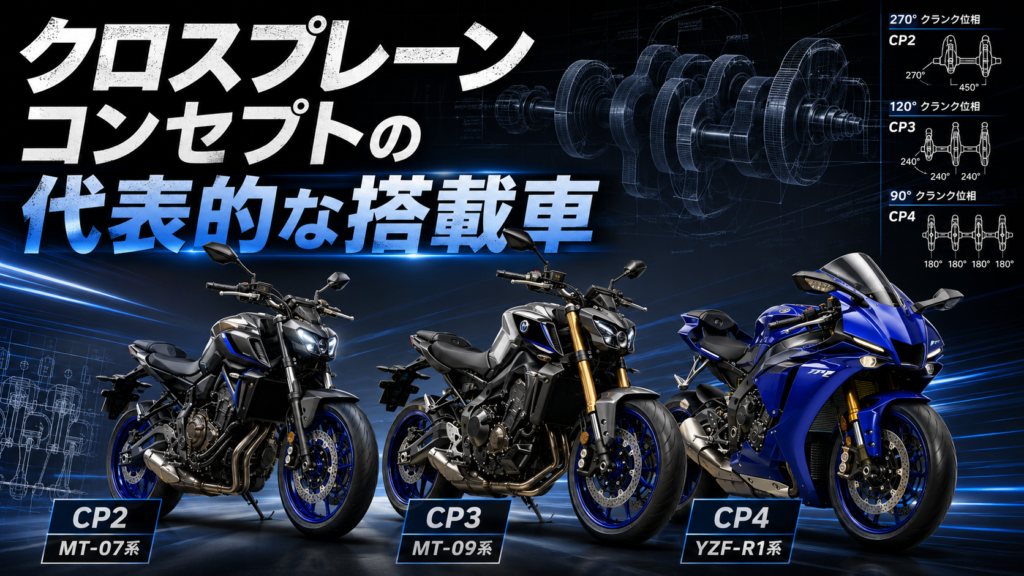

クロスプレーンコンセプトの代表的な搭載車

代表車を知るときは、「CP4搭載車」と「広義のクロスプレーンコンセプト採用車」を分けて確認します。

YZF-R1はクロスプレーン直列4気筒の代表車

ヤマハYZF-R1の製品情報では、水冷・4ストローク・DOHC・4バルブ・直列4気筒エンジンが案内されています。2009年型で量産市販二輪車へクロスプレーンクランクシャフトを導入したことが、ヤマハの技術史でも説明されています。

R1はサーキット由来の高性能スーパースポーツです。クロスプレーンの音だけで選ばず、前傾姿勢、足つき、用途、電子制御、年式ごとの仕様、国内での取扱状況を含めて判断してください。

MT-10はCP4を公道向けに調整したモデル

ヤマハMT-10の製品情報では、直列4気筒エンジンとモデルの装備を確認できます。MT-10はR1系のクロスプレーンエンジンをベースに、公道でのトルク感や扱いやすさを意識して調整されたハイパーネイキッドです。

同じCP4でもR1とMT-10は用途とセッティングが異なります。最高出力の数値だけで比べるのではなく、街乗りの姿勢、低中速の応答、風圧、高速道路、積載性など、自分の使い方に合うかを比較してください。

CP2・CP3搭載車は同じクランク構造ではない

CP2はMT-07やYZF-R7など、CP3はMT-09やXSR900などに展開されています。これらもヤマハのクロスプレーンコンセプトにつながるモデルですが、CP4のクロスプレーンクランク直列4気筒ではありません。

ラインアップや販売状況は地域・時期で変わります。具体的な新車仕様はヤマハの現行モデル一覧で、中古車は車検証と型式で確認し、名称が似た海外仕様との混同を避けてください。

区分	代表例	エンジンの見方
CP4	YZF-R1、MT-10	90度クロスプレーンクランクの直列4気筒
CP3	MT-09、XSR900	120度クランクの直列3気筒
CP2	MT-07、YZF-R7	270度クランクの並列2気筒

中古で選ぶ価値と購入・維持・売却のチェックポイント

クロスプレーン搭載車は独自の乗り味に価値を感じる人の候補になりますが、状態と用途を優先して選ぶ必要があります。

中古購入では始動・整備履歴・純正状態を確認

冷間時に始動し、異音、警告灯、アイドリング、排気漏れ、オイルや冷却水のにじみを確認します。試乗できるなら、低速のスロットル操作、クラッチ、変速、直進性、制動、電子制御の警告も確かめてください。

高性能車はサーキット走行やカスタムの履歴がある場合もあります。走行歴だけで良否を決めず、定期点検記録簿、消耗品、転倒跡、フレームやストッパー周辺、配線加工、ECUや吸排気変更、純正部品の保管状況を販売店へ質問します。

維持は車種別の取扱説明書と整備情報を基準にする

エンジンオイル、冷却水、点火プラグ、エアクリーナーなどは、メーカー指定の時期と仕様に沿って整備します。クロスプレーンだから特殊な日常点検だけが必要になるわけではありませんが、CP4搭載車は性能が高いため、タイヤや駆動系も含めた管理が重要です。

社外品を装着する場合は、騒音・排出ガスの適合、燃調への影響、保証条件を確認します。具体的な締付トルクや内部整備は年式別サービスマニュアルに従い、判断できない作業はヤマハ販売店や認証工場へ依頼してください。

売却時はCP4の価値より車両状態を具体的に伝える

クロスプレーン搭載車であることはモデルの特徴ですが、それだけで高額査定が保証されるわけではありません。査定では年式、走行距離、外装・機関の状態、修復歴、整備履歴、需要、純正部品などが総合的に見られます。

乗り換えを検討するなら、点検記録、取扱説明書、スペアキー、純正パーツをまとめ、変更点を正直に伝えましょう。現在の価値を知りたい場合はバイク買取MAXの査定案内も選択肢です。査定条件と対応地域を確認し、納得してから売却を決めてください。

• 冷間始動と暖機後の音・警告灯・漏れを確認
• 点検記録、転倒やサーキット走行、カスタム履歴を質問
• 年式・型式に合う消耗品費と整備周期を見積もる
• 売却時は純正部品、記録簿、変更点をそろえて申告

クロスプレーンエンジンのよくある質問

最後に、本文を読んだあとに残りやすい疑問を短く整理します。

クロスプレーンエンジンとは簡単にいうと何ですか？

代表的な直列4気筒では、クランクピンを90度ずつ違う方向へ配置したクランクシャフトを使うエンジンです。ピストン系の慣性トルクを抑え、燃焼トルクをライダーが感じ取りやすくすることを狙います。

ただし、ヤマハのクロスプレーンコンセプトはより広い設計思想です。CP2やCP3までR1と同じクロス形状だと考えないようにしましょう。

クロスプレーンエンジンはなぜ音が違うのですか？

R1型の直列4気筒は燃焼間隔が270度・180度・90度・180度と不均等で、排気パルスにも間隔の違いが表れるからです。均等な180度間隔の直列4気筒とはリズムが異なります。

音色は排気管、サイレンサー、触媒、吸気系でも変わります。クランク配置だけで音の良し悪しが決まるわけではありません。

クロスプレーンとビッグバンは同じですか？

同じではありません。クロスプレーンは主にクランクピンの配置、ビッグバンは複数の燃焼を短い範囲にまとめる点火・燃焼タイミングの考え方です。

どちらも不等間隔燃焼と関連することはありますが、R1型の燃焼間隔だけを根拠にビッグバンと断定するのは避けます。

270度クランクもクロスプレーンですか？

270度クランクは主に並列2気筒の2本のクランクピンの位相を示します。R1の90度クロスプレーン直列4気筒とは、気筒数もクランク構造も異なります。

ヤマハCP2は270度クランクでクロスプレーンコンセプトを共有します。この「構造」と「設計思想」の違いを分けるのが正確です。

CP2・CP3・CP4はすべて同じ構造ですか？

同じではありません。CP2は270度並列2気筒、CP3は120度直列3気筒、CP4は90度クロスプレーン直列4気筒です。

補修部品や整備方法も共通ではありません。車名、型式、年式を基準に公式の取扱説明書や部品情報を確認してください。

クロスプレーンエンジンの主なデメリットは何ですか？

90度クロスプレーン直列4気筒では、ロッキングカップルを抑えるバランサーが必要になり、構造や重量に影響します。また、独特の振動感や音は好みが分かれます。

燃費や維持費は排気量、出力、車体、使い方にも左右されます。クランク形式だけの欠点として決め付けず、候補車ごとに比較してください。

代表的なクロスプレーン搭載バイクは何ですか？

90度クロスプレーンクランクの直列4気筒という意味では、ヤマハYZF-R1とMT-10が代表例です。CP2のMT-07やCP3のMT-09はコンセプトを共有しますが同じ構造ではありません。

モデルの仕様や販売状況は年式・地域で変わります。購入時はメーカーの車種ページ、車検証、販売店の車両情報を照合してください。

クロスプレーンエンジンを正しく理解してバイクを選ぼう

クロスプレーンを理解する鍵は、クランクの形、燃焼の間隔、ヤマハの設計思想を分けて考えることです。

YZF-R1やMT-10のCP4は、4本のクランクピンを90度ずつ配置し、270度・180度・90度・180度の不等間隔燃焼を行います。これにより慣性トルクの影響を抑え、操作と駆動力の関係をつかみやすくする狙いがあります。独特の音は、主に不等間隔の排気パルスから生まれます。

一方、CP2は270度並列2気筒、CP3は120度直列3気筒です。いずれもクロスプレーンコンセプトにつながりますが、CP4と同じクランク構造ではありません。ビッグバンも燃焼タイミングの用語であり、同義ではない点を覚えておきましょう。

中古車は音や名称だけで決めず、実車の乗り味、整備履歴、用途、維持費を比較してください。売却や乗り換えでは、記録簿や純正部品をそろえ、複数の条件を確認して納得できる方法を選ぶことが大切です。
